落錘式衝擊試驗
落錘衝擊試驗機
使用規範:
符合ASTM D7136 測量纖維增強聚合物基複合材料對落錘衝擊事件的抗損傷性。 (Measuring the Damage Resistance of a Fiber-Reinforced Polymer Matrix Composite to a Drop-Weight Impact Event)
目的:
平面外衝擊力造成損壞的敏感性是許多由高級複合材料層壓板製成的結構的主要設計問題之一。本試驗主要了解層壓複合 板的抗損傷特性對於產品開發和材料的選擇。
能量範圍:1 ~ 120 J
掉落高度:0.3 ~1.3 m
透過機台傳感器測控技術,能夠實時採集落錘衝擊板過程中的速度隨時間變化曲線,利用瞬時將大衝擊速度和大反彈速度 計算衝擊動能和材料損傷時吸收的能量,通過軟件數據分析,得到衝擊載荷和和衝擊點位移隨時間變化曲線。
本複合材料落錘衝擊試驗機可以通過軟體進行數據分析:
1.Impact Velocity衝擊速度
2.Measured Impact Energy衝擊能量
3.Velocity versus Time 衝擊速度
4.Impactor Displacement versus Time撞擊器位移與時間
5.Absorbed Energy versus Time吸收能量與時間

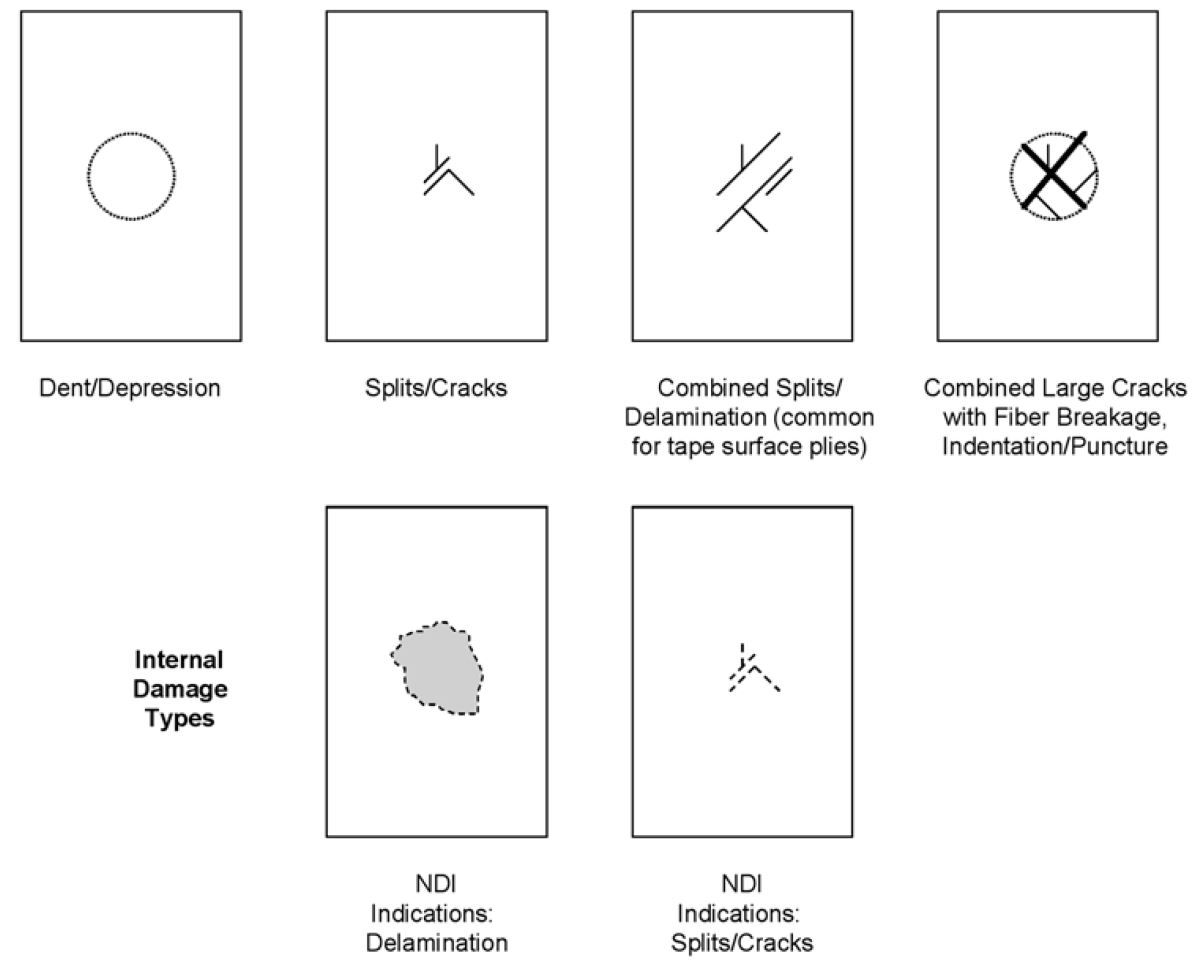

6.破壞模式判定
